DSC和DTA有什么不同？
DTA是一种通过检测试样和参比物之间的温度差来测量发生吸放热现象的温度方法，另一方面，DSC是一种通过补偿发生吸收热现象时的温度和仪器测试样产生的吸放热（仪器弥补多余或不足的热量）来定量测量吸放热热值的方式。

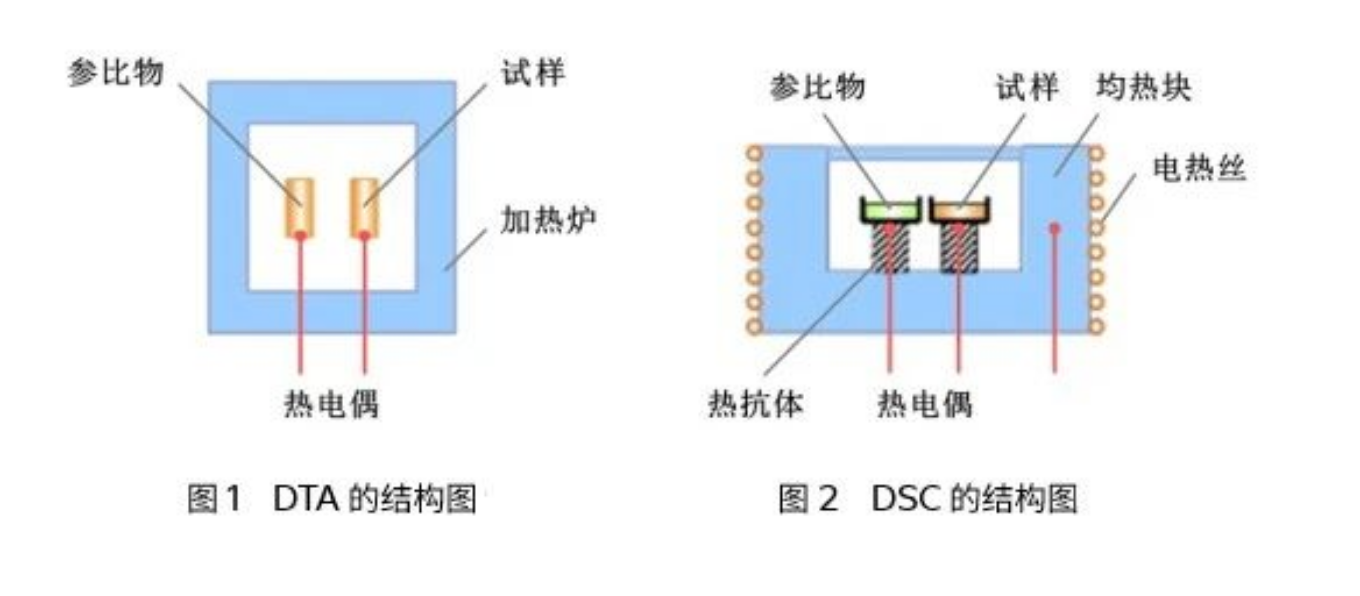

DTA与DSC的示意图分别如图1和图2所示。DTA是一种测量技术，将试样和参比物置于加炉内，在加热（或冷却）过程中检测两者之间的温差。另一方面，DSC由一个试样和参比物支架组成，该支架通过热抗体和均热块与电热丝相连。
在DTA中，加热炉的热量通过炉内的氛围气传递给试样和参比物，即所谓的氛围气加热。另一方面，在DSC中，试样和参比物通过热抗体和均热块等金属材料与电热丝接触，电热丝的热量通过它们直接传递给试样和参比物。根据加热或冷却速度的不同，放置在炉内的试样和参比物会从试样坩埚底部获得恒定的热流。由于与试样相比，均热块具有足够大的热容，因此当试样因转变或反应而出现吸热/放热现象时，就会产生热流，从而使均热块对这些热变化引起的试样温度降低或升高进行补偿（补偿过量或不足）。这种热流和均热块放置试样坩埚的支架之间的温度成正比。因此，单位时间内提供给试样和参比物的热量差与两个支架之间的温差成正比，通过事先用已知热量的标准物质校正温差与补偿热量之间的关系，就可以定量测量未知样品的吸放热热量ΔH (J/g)。

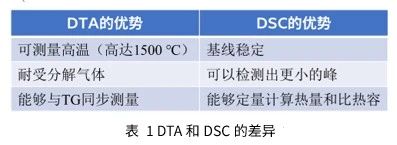

表1显示了DTA和DSC之间的差异。一般来说，DTA由陶瓷和铂金材料制成的加热炉和传感器组成，这些材料耐分解气体，可在高温下使用。因此，DTA可以测量高达1500℃的温度，并能观察到分解引起的吸放热过程。此外，DTA结构简单，因此很容易制造出与其他分析技术同步测量的仪器。近年来，热重分析仪已成为TG/DTA同步热重分析仪的主流。
另一方面，由于传感器和均热块材料的原因，DSC的温度限制为725℃，而且一般不测量分解，分解气体会损坏传感器，最坏的情况下不得不进行维修或更换。另一方面，与DTA相比，DSC具有更稳定的基线和更高的灵敏度，可以捕捉到较小的吸放热现象。DSC还可以量化吸放热现象的热量，并测量比热容
如上所述，DTA和DSC各有优缺点，应根据分析目的和测量条件（如测量温度范围）进行选择
